[OpenVPN] Ubuntu 18.04 에 OpenVPN server 구축하기

  이모티콘 처리 업데이투

---

dejavuqa.tistory.com/243

openVPN 설치 (on Ubuntu 18.04)

참고하였슴니다

---

OpenVPN Server 구축

openvpn 및 openssh 설치

sudo apt-get update sudo apt-get install openvpn sudo apt-get install openssh-server sudo apt-get install ssh

인증서 (CA) 생성할 EasyRSA 다운 및 압축 해제
참고한 선생님 버전 ( 3.0.4 ) 현재 최신 버전 ( 3.0.8)
https://github.com/OpenVPN/easy-rsa/releases

wget -P ~/ https://github.com/OpenVPN/easy-rsa/releases/download/v3.0.8/EasyRSA-3.0.8.tgz tar xvf EasyRSA-3.0.8.tgz

EasyRSA의 설정정보 수정
EasyRSA-3.0.8 폴더 안 vars.exampel을 vars로 복사하여 vars에서 수정.

cd ~/EasyRSA-3.0.8/ cp vars.example vars subl vars

사용자 정보 부분 수정
주석 제거하고 양식 맞게 설정.
수정후 저장.

easyrsa 실행파일로 초기화 옵션 init-pki 추가하여 수정한 정보로 EasyRSA CA 서버 구축.

./easyrsa init-pki

easyrsa로 인증서 생성, 또한 OpenVPN에서 사용할 인증서와 키파일도 생성. . 이때 비번 패스 nopass 옵션 추가.

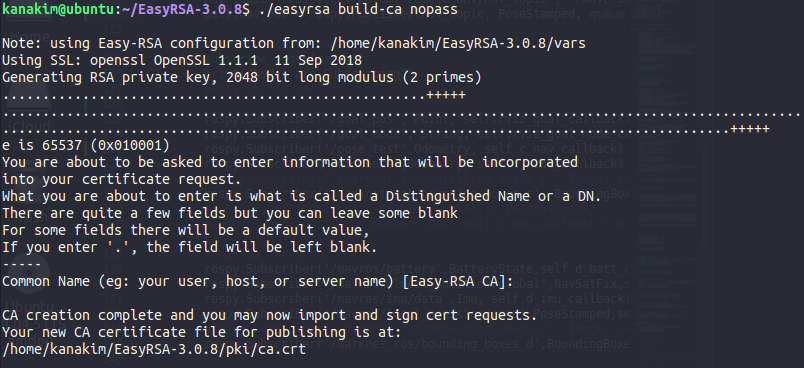

./easyrsa build-ca nopass ./easyrsa gen-req server nopass

build-ca 에서 common name 은 default Easy-RSA CA로 설정. (참조할 인증기관)
enter 치고 넘어감.

gen-req 에서 인증서 사용하는 사용자 이름 default server로 설정.
enter 치고 넘어감.

key파일과 certificate reqeust 파일 생성됨.
openvpn 디렉토리에 key파일 복사 ( openvpn directory : /etc/openvpn )

sudo cp ~/EasyRSA-3.0.8/pki/private/server.key /etc/openvpn/

인증서 파일 만들기.
easyrsa 실행파일 옵션에 sign-req 옵션, request type은 server, key 파일 이름 server

./easyrsa sign-req server server

confirm request detail 에 yes 입력하고 넘어간다
완료되면 server.crt 파일이 생성됨.

생성된 server.crt 파일과 ca.crt 파일을 /etc/openvpn에 복사.

sudo cp ~/EasyRSA-3.0.8/pki/issued/server.crt /etc/openvpn/ sudo cp ~/EasyRSA-3.0.8/pki/ca.crt /etc/openvpn/

easyrsa 실행파일을 이용해 Diff-hellman key 만들어줌.

 ./easyrsa gen-dh

dh.pem 파일이 생성됨.

openvpn 이용하여 ta.key 파일 생성

openvpn --genkey --secret ta.key

생성한 ta.key와 dh.pem 파일을 openvpn에 복사.

sudo cp ~/EasyRSA-3.0.8/ta.key /etc/openvpn/ sudo cp ~/EasyRSA-3.0.8/pki/dh.pem /etc/openvpn/



서버에 대한 인증서 준비 끝

---

클라이언트가 사용할 인증서 준비

client 인증서는 vpn유저 1명당 발급. 따라서 vpn 계정이 여러개 이면 아래 동작 반복해야함.

client 인증 서 모아둘 폴더 생성

mkdir -p ~/client-configs/keys chmod -R 700 ~/client-configs

easyrsa 실행파일 사용하여 vpn계정에 대한 인증서 만들기.
easyrsa gen-req옵션에 vpn 계정이름 'kana' 넣고, 비번 입력 패스 옵션 추가.

cd ~/EasyRSA-3.0.8/ ./easyrsa gen-req kana nopass //'kana' == common name

사용자 이름 확인하고 enter 치고 진행.
key pair와 certificate request 파일이 생성됨.

생성된 key 파일을 client-configs key 폴더에 복사함.
kana.key 파일로 인증서 만들기, request type은 client.

cp pki/private/kana.key ~/client-configs/keys ./easyrsa sign-req client kana

confirm request detail 에 yes 치고 진행
인증서파일 kana.crt가 생성됨.

만들어진 인증서 kana.crt, tar.key, ca.crt 파일 모두 client keys 폴더에 복사한다.

sudo cp pki/issued/kana.crt ~/client-configs/keys/ sudo cp ~/EasyRSA-3.0.8/ta.key ~/client-configs/keys/ sudo cp /etc/openvpn/ca.crt ~/client-configs/keys/



OpenVPN 계정으로 사용할 kana 게정의 인증서가 준비됨.



---

OpenVPN 설정

openvpn이 제공한 sample config 파일 복사하고 압축해제

sudo cp /usr/share/doc/openvpn/examples/sample-config-files/server.conf.gz /etc/openvpn/ sudo gzip -d /etc/openvpn/server.conf.gz

압축 푼 server.conf 파일 열어서 다음 내용들 전부 수정.

sudo subl /etc/openvpn/server.conf

key-direction 0 추가

auth SHA256 추가

dh2048.pem 주석처리
dh dh.pem 추가

user, group 앞에 ; 제거

push 앞에 ; 제거

push 앞에 ; 둘다 제거
사용중인 인터넷 회선에 대한 DNS 주소 설정 -> 현재 사용중인 인터넷은 KT
통신사별 DNS 서버 IP 주소
SKT
기본 DNS 서버 : 219.250.36.130
보조 DNS 서버 : 210.220.163.82
KT
기본 DNS 서버 : 168.126.63.1
보조 DNS 서버 : 168.126.63.2
LG
기본 DNS 서버 : 164.124.101.2
보조 DNS 서버 : 203.248.252.2
Google Public
기본 DNS 서버 : 8.8.8.8
보조 DNS 서버 : 8.8.4.4

port 443으로 바꾸고, protocol은 tcp로 바꾸기 ( upd 주석 처리 )

explicit exit notify -> 0

모두 수정하였다면 server.conf 저장 후 닫기.

OpenVPN 네트워크 설정 변경
ip fowarding이 되도록 설정해야함.
/etc/sysctl.conf 에서 net.ipv4.ip_forward=1로 수정

sudo subl /etc/sysctl.conf

현재 열려있는 session에서 변경사항 적용

sudo sysctl -p



---

방화벽 설정

VPN 서버로 들어오는 불필요한 트래픽 제거 목적

현재 네트워크 인터페이스 확인

ip route | grep default

default gateway가 192.🐣.🐥.1, 인터페이스 이름은 dev 다음에 있음.
enp0s5 가 네트워크 인터페이스 네임.

---

지금 새롭게 구성중인 서버 인터페이스 enp4s0

---

ufw(방화벽) 설정을 열고 openVPN에서 사용할 rule을 추가.

sudo subl /etc/ufw/before.rules

rules before 밑에 아래 내용 추가 후 저장
#
# START OPENVPN RULES
# NAT table rules
*nat
:POSTROUTING ACCEPT [0:0]
# Allow traffic from OpenVPN client to enp0s5
-A POSTROUTING -s 10.8.0.0/8 -o enp0s5 -j MASQUERADE
COMMIT
# END OPENVPN RULES
#

UFW에 policy 변경.

sudo subl /etc/default/ufw

DEFAULT_FORWARD_POLICY 부분 ACCEPT로 변경

openVPN의 port와 프로토콜을 변경했기 때문에 방화벽(ufw)에도 적용.
openSSH도 추가.
방화벽 설정이 다 되었다면 ufw disable enable을 실행해 재시작.

sudo ufw allow 443/tcp sudo ufw allow OpenSSH sudo ufw disable sudo ufw enable

ufw enable시 proceed? 물어보면 y입력후 넘어간다.

---

OpenVPN 시작

systemctl start로 openvpn 시작,
status 로 상태확인,
stop 으로 종료.

sudo systemctl start openvpn@server sudo systemctl status openvpn@server

OpenVPN의 tun0 인터페이스도 확인.

ip addr show tun0

서버가 reboot되어도 자동으로 시작되게끔 설정

sudo systemctl enable openvpn@server



여기까지 OpenVPN 설정완료, 실행 완료.

---

Client 추가 설정 구성 잡기.

사용자 추가할 때마다 인증서 만들어야하기 때문에, client 추가 설정 구성.

만들었던 client-config 에 하위폴더 files 하위폴더 만들기.
Windows 제외한 OS에서 VPN 연결을 하려면 ta.key 파일도 필요함.
ta.key 파일도 client-configs/files/ 로 복사하고 권한을 변경.
client configuration 샘플파일을 client-configs 폴더에 복사.

mkdir -p ~/client-configs/files sudo cp ~/client-configs/keys/ta.key ~/client-configs/files/ sudo chmod 644 ~/client-configs/files/ta.key cp /usr/share/doc/openvpn/examples/sample-config-files/client.conf ~/client-configs/base.conf

그 후 복사한 base.conf 파일내용 아래 내용대로 전부 수정

sudo subl ~/client-configs/base.conf

penVPN 서버의 ip와 port를 추가. (ip는 public ip -> 네이버에 내 IP라고 검색해서 나오는 공용 IP)
port도 기본 포트가 아닌 443으로 변경했으니 443으로 변경.
[ text로 대체 ]
39 # The hostname/IP and port of the server.
40 # You can have multiple remote entries
41 # to load balance brtween the servers.
42 remote 175.😖.😖.🤔 443
43 ;remote my-server-2 1194


proto를 찾고 tcp로 변경.
주석을 변경.

user,group 앞 주석 ( ; ) 제거

ca, cert, key 앞 주석 모두 제거

auth SHA256 추가, key-direction 1 추가

제일 마지막 줄에 아래 내용 주석 처리 된 채로 추가
# script-security 2
# up /etc/openvpn/update-resolv-conf
# down /etc/openvpn/update-resolv-conf

---

Simple Script 만들기

인증서와 key 파일들을 구성하고 ~/client-configs/files 경로에 생성하게 해줌.

~/client-configs 폴더 안애 make_config.sh 파일 생성

sudo subl ~/client-configs/make_config.sh

파일 안에 아래 내용 추가

#!/bin/bash # First argument: Client identifier KEY_DIR=~/client-configs/keys OUTPUT_DIR=~/client-configs/files BASE_CONFIG=~/client-configs/base.conf cat ${BASE_CONFIG} \ <(echo -e '<ca>') \ ${KEY_DIR}/ca.crt \ <(echo -e '</ca>\n<cert>') \ ${KEY_DIR}/${1}.crt \ <(echo -e '</cert>\n<key>') \ ${KEY_DIR}/${1}.key \ <(echo -e '</key>\n<tls-auth>') \ ${KEY_DIR}/ta.key \ <(echo -e '</tls-auth>') \ > ${OUTPUT_DIR}/${1}.ovpn

저장 후 권한 추가

sudo chmod 700 ~/client-configs/make_config.sh



사용자 구성 설정 완료

---

사용자 계정을 openvpn 계정으로 만들기.



client-config 파일로 이용해 계정 만들기

make_config.sh <인증서를 만든 계정>을 실행하면 ~/client-configs/files 안에 계정 이름으로된 .ovpn 파일이 생성됨.

cd ~/client-configs sudo ./make_config.sh kana

kana.ovpn 파일 생성됨.

.ovpn 파일은 client에서 vpn 접속시 필요함.
VPN으로 접속하려는 로컬 컴퓨터나 모바일 디바이스에서 필요함.
.ovpn 파일은 암호화된 ftp(sftp)를 이용해 전달되어야 한다.

---

OpenVPN 서버 종료하기.

sudo systemctl stop openvpn@server

---

다른 머신에서 stfp 이용하여 ovpn파일과 tar.key 파일 다운로드

sftp ddong@192.168.23.19:client-configs/files/ta.key ~/Downloads/ sftp ddong@192.168.23.19:client-configs/files/kana.ovpn ~/Downloads/

---

라우터 port fowarding 설정.

마지막으로 외부에서 내부 openVPN server로 접속할 수 있도록 라우터의 port forwarding 설정.
내부 openVPN server IP는 192.168.😖.😖 포트는 443.
ipTIME 이라면 , 공유기 설정 모드 들어가서
NAT/라우터 관리 - 포트포워드 설정
규칙이름 : openVPN
내부 IP 주소 : 192.168.😖.😖
프로토콜 :TCP
외부포트 : 443, 내부포트 : 443
